Представьте: вы купили мощный генератор импульсов (ГИ), выставили идеальный заземляющий контур, натянули дорогую оцинкованную проволоку, а ваш КРС спокойно перешагивает через изгородь. Вы берете тестер напряжения и видите на выходе жалкие 2 кВ вместо положенных 8 кВ. Где «дырка»? В 90% случаев проблема в узлах и скрутках.

Кратко о главном

• Проблема скруток: Обычная скрутка создает высокое переходное сопротивление. Со временем оцинкованная проволока в узле окисляется, возникает микродуга, которая выжигает металл и блокирует высоковольтный импульс.
• Лучшее решение: Для проволоки используйте стальные зажимы (клипсы), для лент — металлические пряжки (коннекторы), для шнуров — пластиковые соединители с медными вставками.
• Эффективность: Правильные соединители сохраняют до 98% мощности генератора на всей протяженности периметра, исключая утечку тока и короткое замыкание.
• Инструментарий: Для качественного монтажа необходимы натяжители, соединительные зажимы и вольтметр для контроля состояния напряжения.

Физика контакта: почему искрит, но не бьет?

Внутри узла начинаются процессы, которые не видны глазу:

• Электрохимическая коррозия: Влага попадает между витками, вызывая окисление. Окисел — это изолятор.
• Искровой пробой: Импульс пытается пробить слой окисла, возникает микроискрение. Это постепенно разрушает оцинкованный слой, обнажая черную сталь, которая ржавеет в разы быстрее.
• Нагрев: Часть энергии ГИ тратится на нагрев узла, а не на формирование отпугивающего эффекта у скота.

В итоге ваша ТВЛ (токоведущая линия) превращается в набор разрозненных кусков, связанных ржавыми узлами.

Оцинкованная проволока: забудьте про «бабушкины» узлы

Если вы строите стационарную изгородь на базе оцинкованной проволоки диаметром 1.2–2.5 мм, забудьте про плоскогубцы в качестве основного инструмента соединения.

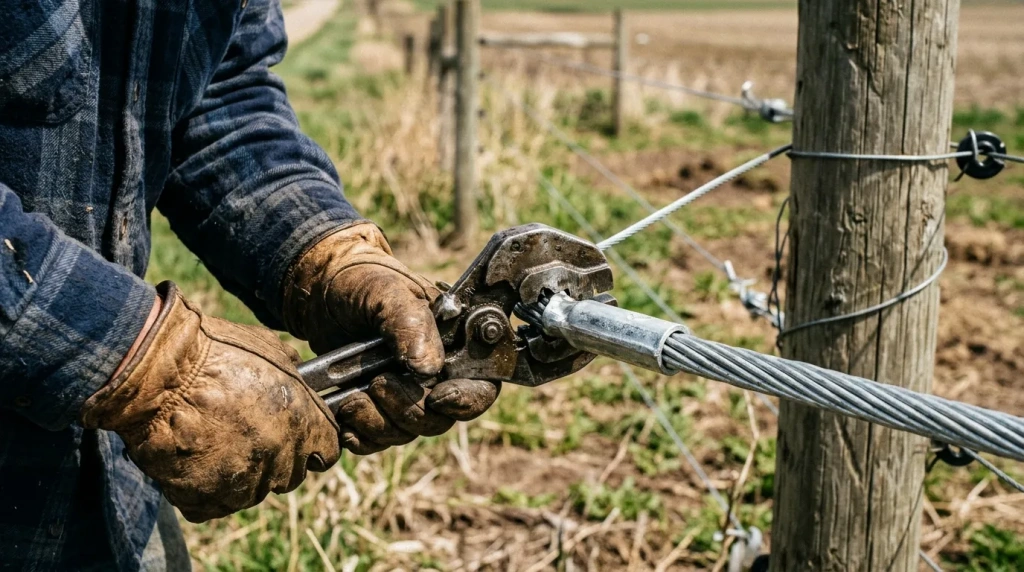

Для надежного контакта используются винтовые зажимы (клипсы) или соединители типа «трубка». Принцип прост: проволока зажимается между двумя стальными пластинами или внутри гильзы под огромным давлением. Это создает газонепроницаемое соединение, где нет места кислороду и влаге, а значит — нет окислению.

• Преимущество: Переходное сопротивление стремится к нулю.
• Нагрузка на разрыв: Правильный коннектор держит натяжение лучше, чем сам узел, который ослабляет структуру проволоки в месте перегиба.

Синтетическая лента и многожильный провод: тонкости монтажа

Как соединять ленту правильно:

1. Металлические пряжки-коннекторы: Лента продевается через прорези, а прижимная пластина соединяет все проводящие жилы в единый контур.
2. Зажимы для шнура: Если вы используете многожильный провод (шнур), применяйте пластиковые клипсы с «зубами», которые прокусывают изоляцию и объединяют жилы.

Использование токосъемных рукояток на воротах также требует качественного соединения. Просто прикрутить шнур к пружине ворот — значит гарантировать утечку тока уже через месяц эксплуатации.

Технические параметры соединений (Сравнение)

Экономическая эффективность: считаем деньги, а не искры

Многие считают, что покупка коннекторов за 100–200 рублей — это лишние траты. Давайте разберем экономику на реальном примере хозяйства в Башкирии.

Затраты на плохие соединения:

• Разряд аккумулятора: Из-за утечек и высокого сопротивления генератор импульсов потребляет на 30–50% больше энергии. Вам придется заряжать АКБ в два раза чаще. Считайте расходы на ГСМ и время рабочего.
• Выход ГИ из строя: Постоянное искрение в местах скруток создает обратные помехи в цепи, что может привести к пробою катушки в недорогих моделях электризаторов.
• Потери поголовья: Если центральная нервная система животного не получает четкого, резкого удара, у него не формируется условный рефлекс. Скот привыкает, что «забор кусается не больно», и прорывает периметр. Поиск сбежавшего стада или компенсация за потраву соседских посевов — это десятки и сотни тысяч рублей убытков.

Инвестиция в 5000 рублей на качественные коннекторы для 50 Га пастбища окупается за первый же месяц отсутствия простоев и побегов.

Трасса ЭИ и рельеф местности: где ставить коннекторы?

Выбор трассы определяет количество соединений. Чем сложнее рельеф местности (овраги, перелески, каменистые грунты), тем чаще вам придется делать угловые опоры и, соответственно, стыковать проволоку.

• Промежуточная опора: Здесь проволока должна свободно скользить через опорный изолятор. Никаких соединений здесь быть не должно.

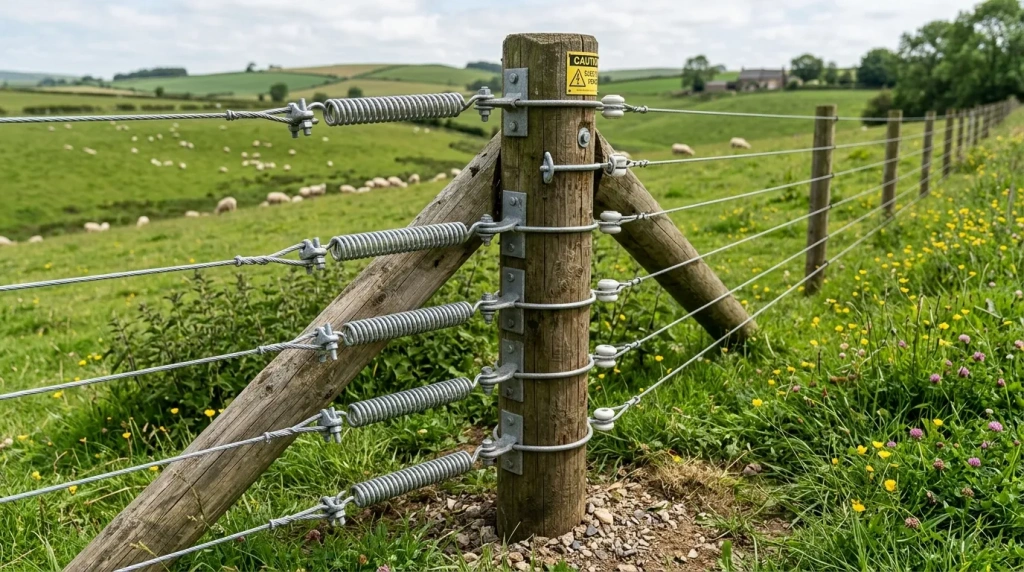

• Натяжная опора: Именно здесь ставится натяжитель и соединительный зажим.
• Утечка тока: Следите, чтобы в местах соединения концы проволоки не торчали в сторону стоек или травостоя. Каждый лишний сантиметр «усиков» — это антенна, через которую заряд уходит в землю, особенно при высокой влажности почвы.

Зимняя эксплуатация и антисептический состав

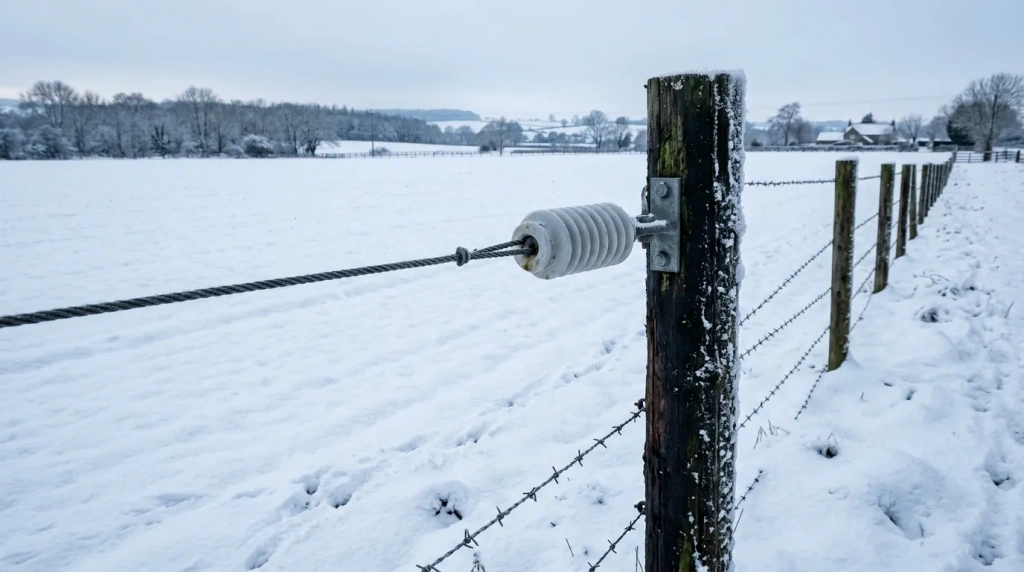

В условиях России и СНГ, где зимой температура падает до -35°C, металл сжимается. Если вы соединили провода узлом, при экстремальном морозе узел станет точкой напряжения, и проволока лопнет.

При использовании деревянных стоек обязательно применяйте антисептический состав для их обработки. Но помните: свежеобработанное дерево может проводить ток! Следите, чтобы места соединения проводов находились на достаточном расстоянии от самой опоры, используя выносные изоляторы.

FAQ: Актуальные вопросы фермеров

1. Можно ли паять провода электропастуха?

Категорически не рекомендуется. Припой хрупок, а под воздействием агрессивной среды (осадки, навозные испарения) возникает гальваническая пара, которая разрушает соединение за несколько месяцев.

2. Как найти плохое соединение без тестера?

Пройдите вдоль трассы в сумерках. В местах плохих контактов вы услышите характерное «тиканье» или увидите микроскопические синие искры. Это и есть ваши точки потери денег.

3. Подходит ли медный провод для ремонта оцинкованной линии?

Нет! Медь и цинк образуют мощную гальваническую пару. Место стыка сгниет буквально на глазах. Используйте только однородные металлы или специальные биметаллические зажимы.

4. Нужно ли изолировать места соединений изолентой?

Нет, это вредно. Под изолентой скапливается конденсат, который ускоряет коррозию. Соединение должно быть открытым и проветриваемым.

5. Как часто проверять узлы?

Мы рекомендуем проводить ревизию дважды в сезон: перед выходом на пастбище и в середине лета, когда травостой (низкий или высокий) максимально влияет на утечки.

Заключение

Специалисты компании ООО «ПриборУфа» (г. Уфа) помогут вам не только подобрать правильный генератор, но и укомплектовать систему надежной фурнитурой — от зажимов до солнечных панелей.

• Локация: Базируемся в Уфе, отправляем заказы по всей России и странам СНГ.
• Сервис: Прямые поставки, официальная гарантия 1 год и полная техническая поддержка.
• Оплата: Наличный и безналичный расчет, гибкие условия и отсрочка платежа для постоянных клиентов.

Нужна консультация по проектированию системы? Обратитесь к специалистам ООО «ПриборУфа» прямо сейчас — мы подберем комплектующие, которые действительно работают!
