Кратко о главном

• Использование бытового медного провода 220 В для подключения генератора к изгороди — главная причина падения напряжения до нуля. Изоляция такого провода пробивается высоковольтным импульсом.
• Заземляющий контур — половина успеха системы. Ржавая арматура не работает. Требуются оцинкованные стержни, вбитые во влажный грунт на глубину не менее одного метра.
• Отсутствие молниеотвода (грозозащиты) на подводящей линии лишает оборудование гарантии, так как прямой удар статического разряда сжигает трансформатор генератора импульсов.
• Заказать правильную комплектацию и готовый комплект электропастуха можно в ООО «ПриборУфа». Мы доставляем оборудование по всей РФ и СНГ.

Вы приобрели мощный генератор, установили качественные опоры, натянули прочную проволоку, но животные продолжают беспрепятственно рвать линию. Напряжения на периметре нет или оно критически мало. Знакомая ситуация? В 8 из 10 случаев проблема кроется не в браке оборудования, а в грубых ошибках при подключении генератора импульсов к самой изгороди.

Высоковольтный импульс требует строгой инженерной дисциплины. Кустарные скрутки проводов, ржавый металл вместо заземления и бытовые кабели сводят на нет работу даже самого дорогого аппарата. Разбираем, как правильно коммутировать узлы системы, чтобы электрическая изгородь била точно в цель и работала без сбоев.

Почему эта задача важна для хозяйства

Неправильное подключение генератора импульсов запускает цепную реакцию проблем на ферме:

• Потеря контроля над стадом. Падение напряжения делает ограждение безопасным для животных. Выработанный условный рефлекс разрушается за пару дней.
• Сгорание оборудования. Отсутствие модуля грозозащиты приводит к выгоранию платы генератора при первой же сильной грозе.
• Снижение безопасности. Прорыв крупнорогатого скота на автомобильную трассу ведет к серьезным ДТП и судебным искам.
• Экономические последствия. Заход животных на чужие посевы оборачивается жесткими штрафами и компенсациями за потраву.
• Рост трудозатрат. Персонал тратит часы на ежедневный поиск утечек тока вместо выполнения прямых зоотехнических обязанностей.

Как работает электропастух в цепи «генератор — изгородь»

Положительная клемма аппарата соединяется с токоведущей линией. Отрицательная клемма уходит в землю через заземляющий контур. Когда животное касается провода, оно играет роль выключателя: ток проходит через тело, уходит в грунт, собирается заземляющими стержнями и возвращается обратно в генератор. Животное получает резкий мышечный спазм. Если на этапе коммутации клемм, прокладки стартового кабеля или забивания стержней есть высокое электрическое сопротивление, энергия импульса рассеется еще до контакта с животным.

Какие комплектующие нужны для коммутации

Подключение генератора нельзя выполнить подручными материалами из ближайшего строительного магазина. Для надежного старта потребуются:

• Генератор импульсов. Основной силовой блок системы.
• Высоковольтный кабель (кабель с двойной изоляцией). Предназначен для вывода напряжения на линию. Рассчитан на нагрузку до 20 кВ.
• Заземляющие стержни. Оцинкованные стальные штыри специального профиля (длина от 1 метра).
• Грозозащита (молниеотвод). Искровой разрядник с дросселем, отводящий удар молнии в землю до того, как он дойдет до генератора.
• Болтовые зажимы (соединители). Применяются для надежного контакта проводов без потери напряжения.
• Тестер напряжения. Цифровой или диодный прибор для диагностики работы линии.

Основные ошибки при монтаже и подключении

Как выбрать генератор импульсов: привязка к периметру и заземлению

При выборе генератора импульсов учитывается не только длина ограждения, но и жесткие требования к контуру заземления. Чем мощнее генератор, тем больше заземляющих стержней ему необходимо.

Как выбрать соединительный кабель и зажимы

Чтобы импульс дошел от прибора до начала изгороди без потерь, материалы коммутации должны превосходить обычную электротехнику по запасу прочности.

Монтаж и запуск системы: алгоритм подключения

Практический порядок работы исключает ошибки и обеспечивает безопасность обслуживающего персонала:

1. Установка генератора. Закрепите прибор под навесом или в защитном влагостойком ящике. Убедитесь, что питание (АКБ или сеть 220 В) отключено.

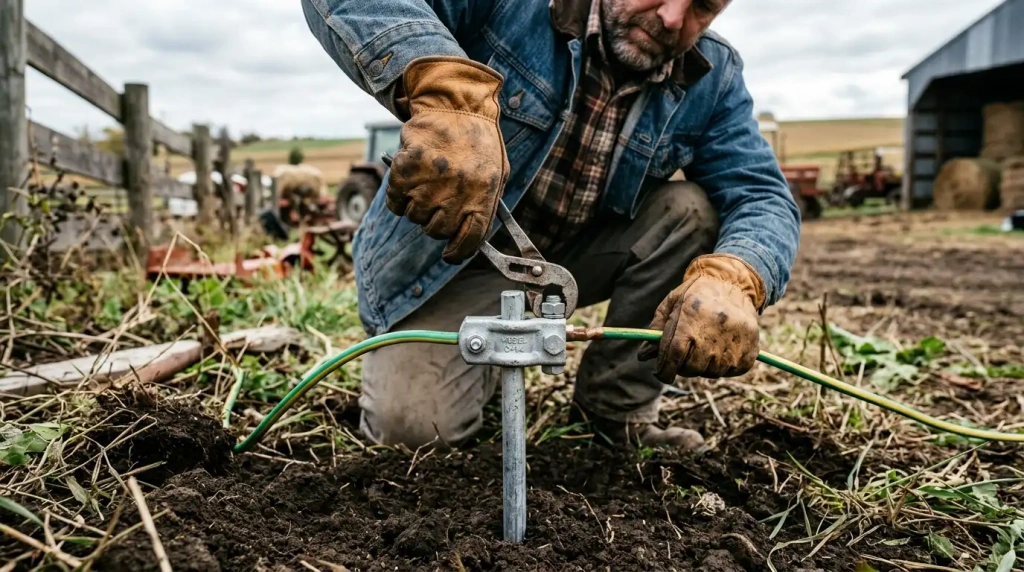

2. Монтаж заземления. Вбейте стержни в грунт в самом влажном месте участка. Соедините их болтовым зажимом с высоковольтным кабелем. Подключите кабель к клемме «Земля» на генераторе.
3. Установка грозозащиты. Закрепите модуль молниеотвода на деревянной опоре. Подключите его к токоведущей линии, а отдельным проводом — к собственному заземляющему колу (не ближе 10 метров от земли генератора).

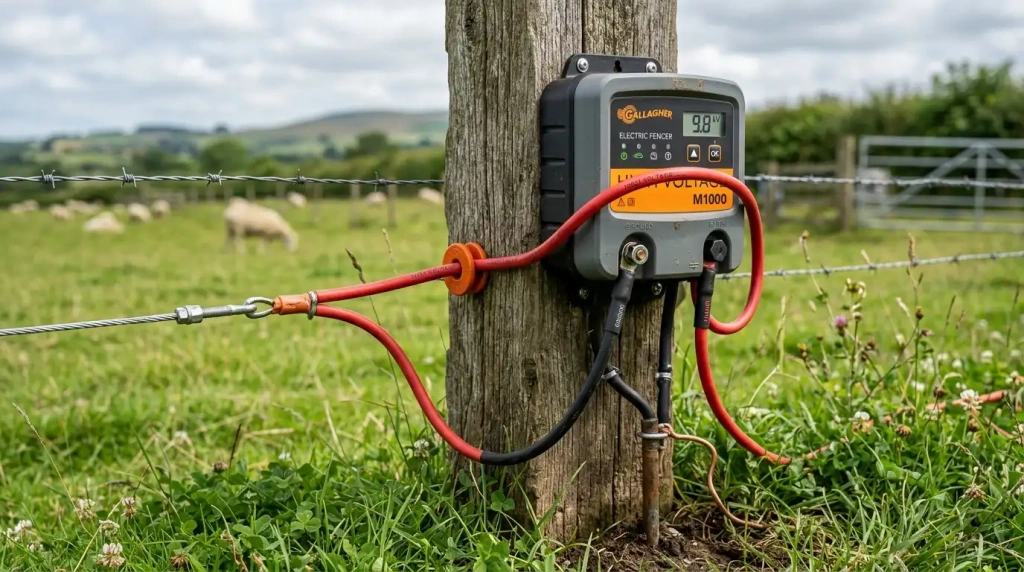

4. Вывод линии. Соедините клемму «Импульс» на генераторе с началом электроизгороди, используя высоковольтный кабель. Закрепите соединение оцинкованным зажимом.
5. Тестирование. Включите генератор. Возьмите тестер напряжения. Приложите его земляной щуп к грунту, а измерительный контакт — к линии. Нормальный показатель для большинства животных — не менее 4 кВ.

Контроль, обслуживание и поиск неисправностей

Регулярный технический аудит узла подключения спасает систему от деградации.

Что необходимо проверять сезонно:

• Состояние клемм. Очищайте контакты на генераторе от окислов.
• Сопротивление заземления. В сильную засуху место установки заземляющих стержней пересыхает, проводимость падает. Опытные фермеры регулярно проливают этот участок водой.
• Целостность изоляции. Проверяйте высоковольтный кабель на предмет потертостей в местах выхода из помещений.

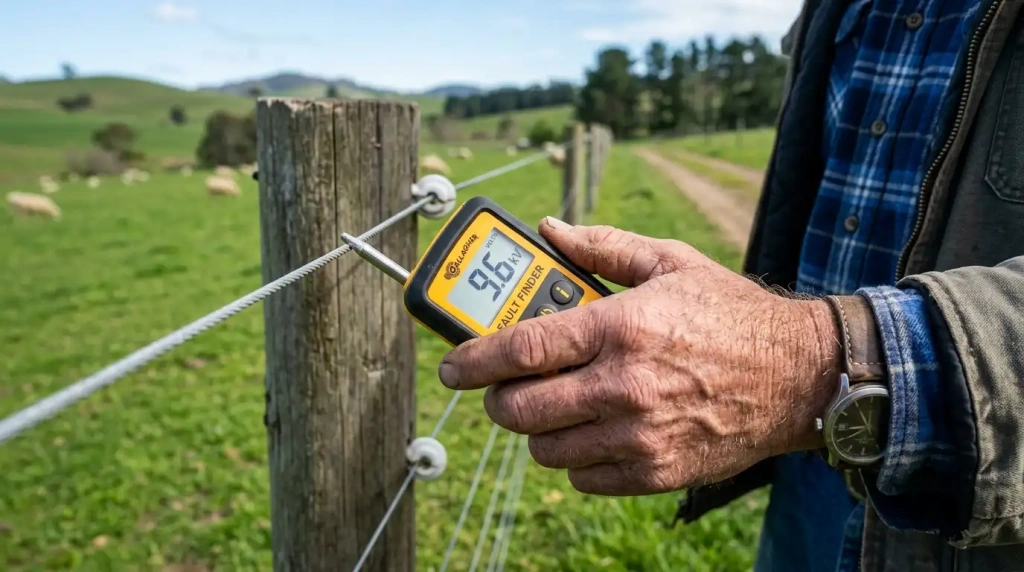

Поиск утечек тока на основном периметре проводится цифровым тестером. Если напряжение в начале линии 8 кВ, а через километр падает до 1 кВ, ищите пробитый опорный изолятор, упавшую ветку или касание линии густым травостоем.

Экономическая эффективность: цена ошибки

Дешевый монтаж без инженерного расчета и соблюдения базовых законов электротехники обходится хозяйству слишком дорого.

Подключение генератора случайными кусками проволоки экономит фермеру 1 500 рублей, но гарантированно приводит к сгоранию генератора импульсов стоимостью 25 000 рублей после первого же грозового фронта. Игнорирование нормального заземления снижает эффективность дорогого 5-джоулевого аппарата до уровня слабой игрушки. В результате стадо уходит, посевы вытаптываются, а затраты на ГСМ для поиска животных съедают месячную рентабельность. Профессионально подобранная коммутация, качественные высоковольтные кабели и грозозащита окупают себя в первый же месяц, обеспечивая нулевой риск прорыва периметра.

FAQ: часто задаваемые вопросы

1. Почему нельзя подключить электропастух к изгороди обычным проводом ПВС?

Изоляция бытового провода ПВС или ВВГ рассчитана на максимальное рабочее напряжение до 600 Вольт. Генератор импульсов выдает от 8 000 до 12 000 Вольт. Разряд мгновенно пробьет тонкую изоляцию ПВС и уйдет в землю или столб. Напряжение на самой изгороди упадет до нуля.

2. На какую глубину нужно забивать стержни заземления?

Минимальная рабочая глубина — 1 метр. Это необходимо для того, чтобы стержень достиг слоев почвы, которые сохраняют естественную влажность даже в жаркую и сухую погоду. Сухой верхний слой земли ток практически не проводит.

3. Можно ли подключить заземление электропастуха к заземляющему контуру жилого дома?

Категорически запрещено требованиями электробезопасности. При ударе молнии в линию электроизгороди или при внутреннем пробое аппарата мощный высоковольтный импульс может пойти в общую бытовую сеть дома, что приведет к пожару или уничтожению всей бытовой техники.

4. Обязательно ли ставить молниеотвод, если генератор стоит под крышей коровника?

Да, обязательно. Молния бьет не в сам генератор, она бьет в многокилометровую проволоку изгороди на поле. По этой проволоке гигантский разряд за миллисекунды доходит до прибора и сжигает его, даже если он спрятан глубоко в здании. Молниеотвод перехватывает этот удар на подходе к зданию.

5. Как заказать комплект оборудования и какие условия доставки предлагает ООО «ПриборУфа»?

Оформить заявку можно связавшись с нашими специалистами через сайт или по телефону. Мы соберем комплект под ваши параметры, выставим счет (работаем с НДС и без) и отправим груз транспортной компанией из Уфы в любой регион РФ или СНГ. На все оборудование действует гарантия 1 год.

Заключение

Обратитесь к экспертам ООО «ПриборУфа» для проектирования электрической изгороди и подбора электропастуха под конкретный периметр, животных, рельеф, грунт, режим эксплуатации и бюджет.
